鐵路隧道作為鐵路工程的重要組成部分，其安全和穩定性對鐵路運營具有至關重要的影響，而襯砌作為鐵路隧道的“承重骨架”，直接承載圍巖壓力、列車振動荷載及地下水壓力，襯砌厚度直接影響隧道的耐久性和抗劣化能力，厚度不足會直接導致結構承載能力下降。

?

通過隧道襯砌厚度檢測，能夠及時發現拱頂、拱腰等關鍵部位的襯砌厚度不足問題，避免因應力集中產生裂縫、掉塊甚至坍塌事故，規避結構失效風險。襯砌厚度檢測也是施工階段質量管控的“關鍵標尺”，檢測數據可直接反映模板安裝精度、混凝土澆筑密實度等施工環節質量，避免因模板位移、漏振等問題導致的厚度不足。同時，檢測數據作為工程驗收的核心技術資料，可有效確保工程質量符合規范要求，為項目驗收提供依據，為后續運營提供法律保障，更對行業技術進步和管理優化具有重要意義。

?

?

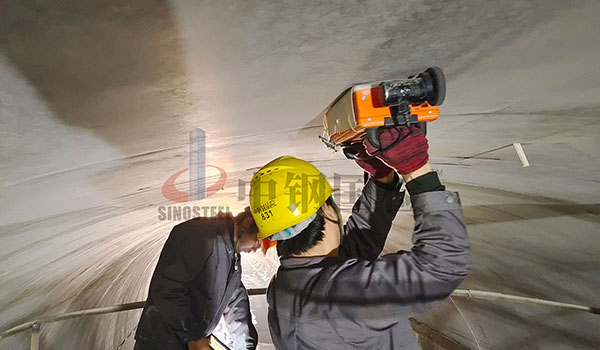

探地雷達法是檢測鐵路隧道襯砌厚度常用檢測方法，此方法以高頻電磁波反射測量為核心，利用隧道襯砌與圍巖、空氣等介質的電性差異（介電常數、電導率）實現厚度探測。檢測前需梳理隧道設計圖紙、施工記錄、地質情況等資料，為測線布置和數據解釋提供依據；清理襯砌表面雜物、積水，確保天線與襯砌表面緊密貼合。

?

測線布置

根據TB 10223-2004《鐵路隧道襯砌質量無損檢測規程》中規定，采用探地雷達法進行隧道襯砌厚度測量時，布線應區分不同工程階段，且三線隧道應在隧道拱頂部位增加2條測線。隧道施工過程中質量檢測應以縱向布線為主，在隧道拱頂、左右拱腰、左右邊墻和隧底各布一條；橫向布線可按檢測內容及要求布設線距，一般情況線距8m～12m；采用點測時每斷面不少于6個點。檢測中發現不合格地段應加密測線或測點。

?

隧道竣工驗收時質量檢測應縱向布線，位置應為隧道拱頂、左右拱腰和左右邊墻各布1條；必要時可橫向布線，線距8m～12m；采用點測時每斷面不少于5個點。需確定回填空洞規模和范圍時，應加密測線或測點。

?

介質參數標定

采用探地雷達法檢測鐵路隧道襯砌厚度前，應對襯砌混凝土的介電常數或電磁波速做現場標定，且每座隧道應不少于1處，每處實測不少于3次，取所測得數據的平均值為該隧道的介電常數或電磁波速。若隧道長度大于3km、襯砌材料或含水量變化較大時，應結合實際適當增加標定點數。

?

?

數據采集與處理

基于探地雷達的襯砌厚度檢測需要進行數據采集，通過探地雷達設備對鐵路隧道內部進行掃描，獲取地下結構的回波信號。這些原始數據往往包含噪聲和其他干擾因素，因此需要進行預處理，包括信號去噪、校正和濾波等，為后續的分析和處理奠定基礎。原始數據處理前應回放檢驗數據記錄是否完整、信號是否清晰，里程標記應準確無誤。在數據預處理之后，需要對信號進行進一步處理與特征提取，包括時域分析、頻域分析、偏移校正等方法，以通過這些分析和處理，提取出襯砌厚度、位置等特征信息。

?

襯砌厚度的確定

完成數據處理與特征提取后，可獲取襯砌的位置、形態及電磁特性等關鍵信息。基于上述信息，可進一步反演確定襯砌厚度；厚度計算需結合地下介質電磁特性與地質模型參數，開展科學計算與合理估算。全過程需綜合考慮多重影響因素，嚴格保證檢測結果的準確性與可靠性，以有效地實現對鐵路隧道襯砌的非侵入式檢測，為鐵路維護和管理提供有力的技術支持。

?

?

結語

探地雷達法檢測鐵路隧道襯砌厚度具有操作簡便、探測效率高、探測結果可視化等多個特點，但在實際操作中也應注意襯砌與圍巖的介電常數差異，以及二者結合情況對成果解譯的精度和可靠性的影響。此外，鐵路隧道中的電磁設備、電力電纜和金屬物件等都會對探地雷達檢測產生一定的干擾，一定要注意對檢測過程中干擾信號的識別。
